VAST-FM : Vibrations, Acoustique, STructures & Formes Mécaniques



Le thème VAST-FM (Vibrations, Acoustique, Structures & Formes mécaniques) développe des méthodologies destinées à fiabiliser la prédiction et le contrôle des comportements dynamiques : vibrations, chocs et bruit. Les problématiques traitées dans le thème VAST-FM portent sur la dynamique, la surveillance et le diagnostic des systèmes, structures et matériaux et plus particulièrement sur les comportements dissipatifs (amortissements). Les travaux historiques et récurrents concernent la viscoélasticité, la dynamique du contact, et les matériaux structurés.

Logo EnerMan vert et bleuVAST-FM est engagé dans le projet Européen ENERMAN visant à développer des solutions à base d’Intelligence Artificielle pour réduire la consommation d’énergie des grands sites industriels. 2 thèses sont en cours pour proposer des concepts avec des réseaux de capteurs intelligents et des jumeaux numériques pour la dynamique des systèmes de production. Venez prendre un café chez VAST-FM pour tester nos solutions en cours de développement !



L’amortissement en quelques minutes…

Les activités du thème VAST-FM sont centrées sur :

  • La viscoélasticité
  • Les ondes et vibrations non-linéaires dans les milieux granulaires
  • La dissipation acoustique et les métamatériaux
  • l’amortissement et la dissipation d’énergie dans les assemblages,
  • La mesure de champs vibratoires par cameras rapides
  • Le jumeau numérique temps réel en dynamique des structures
  • Les modèles réduits en dynamique des structures
  • L’intelligence artificielle pour la dynamique des structures et la surveillance des systèmes dynamiques.



Domaines d’application

Les activités de l’équipe sont centrées sur les technologies des transports (aéronautique, spatial, automobile, ferroviaire, et naval), les structures civiles soumises à des sollicitations dynamiques et les systèmes de production d’énergie. Ces activités sont conduites en partenariat avec des industriels (AIRBUS, ARIANE Group, SAFRAN, RENAULT, PSA, PTC (groupe FAYAT), JPB SYSTEME, KEYPROD, NEXTER, ALSTOM…) et des laboratoires partenaires (ONERA, LAMCOS INSA Lyon, ROBERVAL – UTC, Institut NAVIER – ENPC…)







Doctorants

Pour les sujets, consultez la liste des thèses en cours

Responsable du thème

Jean-Luc Dion : jean-luc.dion@isae-supmeca.fr

Le thème VAST-FM sur le site de Quartz

https://www.quartz-lab.fr/-vibrations-acoustique-structures-et-formes-mecaniques-

Organisation d’évènements scientifiques

Depuis plusieurs décennies le thème VAST-FM organise la conférence VISHNO. Les 2 dernières éditions se sont tenues à Aix en Provence en 2014 (https://sites.google.com/site/vishno2014/) et au Mans en 2016 (avec le Congrès Français d’Acoustique – http://cfa2016.univ-lemans.fr/). Chacune de ces éditions a regroupé 150 participants environ.

L’équipe a également porté l’organisation de la Journée des jeunes chercheurs en vibrations et acoustique à ISAE‑Supméca (JJCAB) en 2017. Et la journée Mesure de champs en dynamique des structures en 2018  https://sites.google.com/view/jmdc2018-at-supmeca



Composition de l’équipe


  Jean-Bapiste CASIMIR

jean-baptiste.casimir@isae-supmeca.fr

+33 1 49 45 29 63

Professeur des Universités

Dynamique des structures,

Méthodes « Meshless »

Viscoélasticité




  Jean-Luc DION

jean-luc.dion@isae-supmeca.fr

+33 1 49 45 29 12

Professeur des Universités

Vibrations non linéaires

Traitement du signal

Dynamique Multicorps

Page perso. Researchgate




  Stéphane JOB

stephane.job@isae-supmeca.fr

+33 1 49 45 29 00

Maître de Conférences

Docteur en Acoustique

  • Ondes et Vibrations Non-linéaires,
  • Réseaux Phononiques,
  • Milieux Granulaires,
  • Métamatériaux.




  Stefania LO FEUDO

stefania.lofeudo@isae-supmeca.fr

+33 1 49 45 29 00

Maître de Conférences

Contôle passif des vibrations

Vibrations non linéaires

Mesure de champs par camera rapide




  Martin GHIENNE

martin.ghienne@isae-supmeca.fr

+33 1 49 45 29 00

Enseignant – Chercheur

Dynamique stochastique des structures

Mesure de champs par camera rapide




  Benoit NENNIG

benoit.nennig@isae-supmeca.fr

+33 1 49 45 29 00

Maître de Conférences

Acoustique, Matériaux absorbants, Méthode numérique, Ondes guidées

https://cv.archives-ouvertes.fr/benoit-nennig




  Nicolas  PEYRET

nicolas.peyret@isae-supmeca.fr

+33 1 49 45 29 00

Professeur des Universités

Amortissement des structures

Calcul non linéaire des structures

Conception




  Franck RENAUD

franck.renaud@isae-supmeca.fr

+33 1 49 45 29 00

Maître de Conférences

Dynamique des structures

Viscoélasticité

Dynamique Multicorps




    Alain Rivière

alain.riviere@isae-supmeca.fr

+33 1 49 45 29 00

Professeur des Universités






    Réda SELLAKH

reda.sellakh@isae-supmeca.fr

+33 1 49 45 29 00

Maître de conférences






    Philippe SERRÉ

philippe.serre@isae-supmeca.fr

+33 1 49 45 29 00

Maître de conférences






  Alain STRICHER

alain.stricher@isae-supmeca.fr

+33 1 49 45 29 00

Professeur agrégé

Tolérancement des structures assemblées




    Anthony MEURDEFROID

anthony.meurdefroid@isae-supmeca.fr

+33 1 49 45 29 00

Professeur agrégé




    Pierre-Édouard CAILLIAU

pierre-edouard.cailliau@isae-supmeca.fr

+33 1 49 45 29 00

PAST





Doctorants

  • Antonio BALDASSARRE
  • Charles DAMPEYROU
  • Alexandre DÉBARBOUILLÉ
  • Romain DELABEYE
  • Nicolas EVEN
  • Antoine FAULCONNIER
  • Antoine GOICHON
  • Dalmer GOMEZ
  • Mouna HAMMOUDA
  • Yunhyeok HAN
  • Layla KORDYLAS
  • Nicolas LECONTE
  • Ameni RAGOUBI
  • Johann ROBERJOT
  • Agnese SPEDICATO
  • Rémi TRINTA



Photographies : Florence Dujarric www.florencedujarric.com

Publications récentes

One-dimensional stepped chain of beads as a broadband acoustic diode (lire)
Nonlinear Dynamics Springer Verlag 2024
Influence of Substrate Location on Mechanical Behaviour of Glass Fibre Composite Materials with Embedded Printed Electronics (lire)
Applied Composite Materials Springer Verlag (Germany) 2024
Sequential Harmonic Component Tracking For Underdetermined Blind Source Separation in a Multi-Target Tracking Framework (lire)
Model Validation and Uncertainty Quantification, Volume 3 Springer Nature Switzerland 2024 pp. 93-100
Unsupervised separation of the thermosensitive contribution in the power consumption at a country scale (lire)
Applied Energy Elsevier 2024 363 pp. 123097
Identification modale d'une poutre non linéaire par analyse vidéo et filtrage de Kalman étendu (lire)
16ème Colloque National en Calcul de Structures (CSMA 2024) 2024
Développement d'un capteur virtuel de déformation d'aile d'avion basé sur des modèles d'apprentissage profond (lire)
16ème Colloque National en Calcul de Structures (CSMA 2024) 2024
Analyse Modale Opérationnelle par Caméras d'une Structure de Grande Hauteur (lire)
16ème Colloque National en Calcul de Structures (CSMA 2024) 2024
Processus robuste de dimensionnement de structures grandes échelles incluant des non-linéarités localisées (lire)
16ème Colloque National en Calcul de Structures (CSMA 2024) 2024
Mechanical properties and low-velocity impact analysis of camel hair and hybrid camel hair/flax fibre-reinforced epoxy (lire)
Journal of the Brazilian Society of Mechanical Sciences and Engineering Springer Verlag 2024 46 pp. 332
Experimental observation of exceptional points in coupled pendulums (lire)
Journal of Sound and Vibration Elsevier 2024 575 pp. 118239
Contact mechanics of open-cell foams with macroscopic asperities (lire)
2024 pp. 112769
Digital twin with augmented state extended Kalman filters for forecasting electric power consumption of industrial production systems (lire)
Heliyon Elsevier 2024 10 pp. e27343
Mechanical Properties of Alfa, Sisal, and Hybrid Alfa/Sisal Fiber Satin Cloth Reinforced Epoxy (lire)
Mechanics of Composite Materials Springer Verlag 2024 60 pp. 145-162
A semi-implicit homogeneous discretized differentiator based on two projectors (lire)
Mechanics & Industry EDP Sciences 2024 Vol. 2024 pp. 10.1051/meca/2024005
Elaboration and Identification of the Mechanical Properties of Magnetorheological Elastomer in Frequency-temperature Dependence (lire)
Materials Science 2024 XX
Learning structural stress virtual sensors from on-board instrumentation of a commercial aircraft (lire)
Computers & Structures Elsevier 2023 289 pp. 107155
Unsupervised Complex Semi-Binary Matrix Factorization for Activation Sequence Recovery of Quasi-Stationary Sources (lire)
2023
Learning Through Screens During COVID-19 Crisis: Foresee Tomorrow's Education By Analyzing Yesterday's Setbacks And Barriers (lire)
European Society for Engineering Education (SEFI) European Society for Engineering Education (SEFI) 2023
Airplane turbulence detection with hybrid deep learning model (lire)
Surveillance, Vibrations, Shock and Noise 2023
5ème Colloque sur les Assemblages Mécaniques: évolutions récentes et perspectives (lire)
5ème Colloque sur les Assemblages Mécaniques: évolutions récentes et perspectives 2023
A metaporoelastic structure that overcomes the sound insulation weaknesses of single and double panel partitions (lire)
Applied Acoustics Elsevier 2023 210 pp. 109409
Dynamic Parameter Identification for Cable-Driven Parallel Robots (lire)
The Sixth International Conference on Cable-Driven Parallel Robots (CableCon 2023) 2023
Video Analysis of Nonlinear Systems with Extended Kalman Filtering for Modal Identification (lire)
Nonlinear Dynamics Springer Verlag 2023
Kit d’amortissement vibratoire granulaire équipant un support d’un équipement (lire)
2023
Analytic mode-matching for accurate handling of exceptional points in a lined acoustic waveguide (lire)
Proceedings of the Royal Society A: Mathematical, Physical and Engineering Sciences Royal Society, The 2022 478
Voir toutes les publications (HAL)


Nos activités sont centrées sur :

La viscoélasticité

La viscoelasticité en quelques minutes…

 Les matériaux polymères possèdent une importante capacité de dissipation de l’énergie vibratoire. Ils sont utilisés pour protéger les structures, les équipements et les passagers des sollicitations vibratoires, des chocs et du bruit.

Les enjeux de la caractérisation expérimentale des matériaux viscoélastiques

Afin de caractériser ces matériaux, leur rigidité dynamique et angle de perte sont classiquement représentés en fonction de la fréquence de sollicitation. Ces observations expérimentales mettent en évidence une  évolution sensible de ces grandeurs en fonction des plages de fréquence (figure 2).

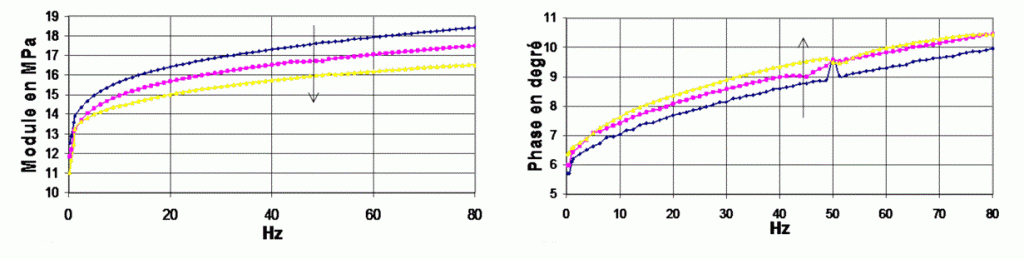

Figure 2 : représentations fréquentielles



La caractérisation expérimentale de ces propriétés, appelée Analyse Mécanique Dynamique s’avère délicate car la plage de fréquence à couvrir par les moyens d’essais est souvent très large et difficilement accessible par un seul dispositif expérimental. Par ailleurs, les caractéristiques mécaniques des matériaux viscoélastiques dépendent très fortement de la température. Une première solution consiste à exploiter le principe d’équivalence temps-température. Cette méthode est basée sur des essais vibratoires en bande de fréquence relativement étroite réalisés à différentes températures. L’équivalence temps-température permet alors de reconstruire le comportement dynamique du matériau sur une large bande de fréquence pour une température donnée.

Cette méthode présente plusieurs biais de mesure dont le principal vient de l’hypothèse d’équivalence temps-température qui n’est pas toujours vérifiée selon les matériaux étudiés. Dans de nombreux cas des matériaux contemporains issus de l’industrie tels que les matériaux multicouche, les polymères chargés, les matériaux fonctionnalisés, les colles structurelles, l’équivalence temps-température n’est plus valide. La caractérisation des propriétés dynamiques du matériau doit alors être réalisée à la température et sur la bande de fréquences correspondantes aux conditions d’utilisation réelles.

L’équipe VAST-FM développe depuis plusieurs décennies des viscoanalyseurs innovants et performants qui permettent de caractériser directement les propriétés mécaniques dynamiques de ces matériaux sous différentes configuration de sollicitation (traction-compression, cisaillement, chargement statique te dynamique combinés …). Ces nouvelles technologies expérimentales (figure 3) permettent aujourd’hui une caractérisation directe des matériaux viscoélastiques (sans équivalence tems-température et sans passage par des modes propres du dispositif expérimental) jusqu’à 10kHz.

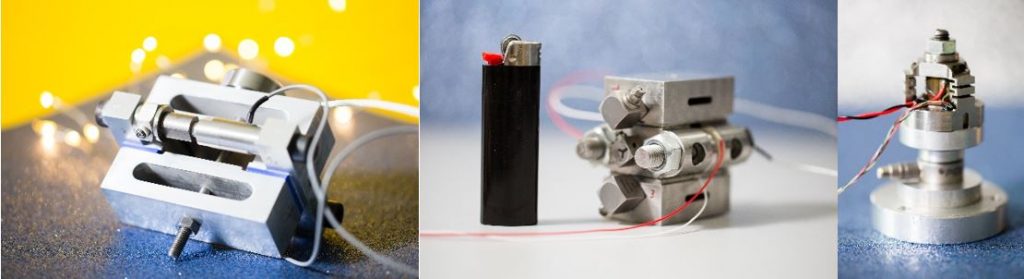

Figure 3 : 3 viscoanalyseurs développés à Supméca



La réalisation de ces essais sous différentes précharges et différentes amplitudes de sollicitations permet alors une caractérisation fine de la viscoélasticité non linéaire du matériau étudié.

 La qualité des données expérimentales issues de ces essais est un enjeu majeure dans la prédiction des comportements dynamiques des composants et structures dans lesquels les matériaux viscoélastiques sont utilisés.



Les enjeux de la modélisation des matériaux viscoélastiques

Les données expérimentales des comportements dynamiques des matériaux viscoélastiques sont principalement réalisées afin d’alimenter des modèles prédictifs sur des composants, des structures ou des systèmes.

Les comportements mécaniques viscoélastiques peuvent être décrits principalement par deux familles de modèles : ceux à base de dérivées non entières et ceux à base de composants rhéologiques élémentaires tel que le modèle de Maxwell généralisé.

Le premier verrou de modélisation provient de l’identification des paramètres de ces modèles. Ce point est développé dans plusieurs publications de l’équipe VAST-FM [1 – 3] et valorisé chez plusieurs partenaires industriels (Hutchinson, BOSCH Système de freinage, AER, ADERIS).

Le deuxième verrou traité par l’équipe VAST-FM porte de l’intégration de ces modèles dans des codes de calculs de structures du commerce [4,5].

La viscoélasticité est un domaine de recherche particulièrement actif depuis des décennies qui trouve aujourd’hui de nouveaux champs d’investigation avec les matériaux fonctionnalisés, les métamatériaux, la fabrication additive et les matériaux biosourcés ou respectueux de l’environnement et du développement durable.





[1] J.-L. Dion and S. Vialard, “Identification or rubber shock absorber mounts,” Mécanique industrielle et matériaux, vol. 50, no. 5, pp. 232–237, 1997.

[2] F. Renaud, J.-L. Dion, G. Chevallier, I. Tawfiq, and R. Lemaire, “A new identification method of viscoelastic behavior : Application to the generalized maxwell model,” Mechanical Systems and Signal Processing, vol. 25, no. 3, pp. 991 – 1010, 2011.

[3] H. Jrad, J. L. Dion, F. Renaud, I. Tawfiq, and M. Haddar, “Experimental characterization, modeling and parametric identification of the non linear dynamic behavior of viscoelastic components,” European Journal of Mechanics – A/Solids, vol. 42, no. 0, pp. 176 – 187, 2013.

[4] S. Thouviot, G. Chevallier, F. Renaud, J.-L. Dion, and R. Lemaire, “Prise en compte des comportements viscoélastiques dans la simulation dynamique des systèmes de freinage,” Mechanics & Industry, vol. 10, no. 05, pp. 385–396, 2009.

[5] H. Festjens, G. Chevallier, F. Renaud, J.-L. Dion, and R. Lemaire, “Effectiveness of multilayer viscoelastic insulators to prevent occurrences of brake squeal : A numerical study,” Applied Acoustics, vol. 73, no. 11, pp. 1121 – 1128, 2012.



Les ondes et vibrations non-linéaires dans les milieux granulaires

Nous nous intéressons à la propagation et à l’atténuation des ondes et des vibrations dans les milieux granulaires, tels que le sable, au travers d’expérimentations sur des systèmes modèles, de laboratoire. Les milieux granulaires ont pour particularité (i) d’interagir selon le potentiel très fortement non-linéaire de Hertz lorsqu’ils sont secs, et plus généralement (ii) de mobiliser des mécanismes singuliers associés aux contacts entre particules géométriquement non conformes : c’est le cas par exemple des milieux granulaires mouillés, et en particulier des suspensions colloïdales, lorsque un fluide interstitiel est confiné entre les particules et induit une interaction elasto-hydrodynamique complexe.

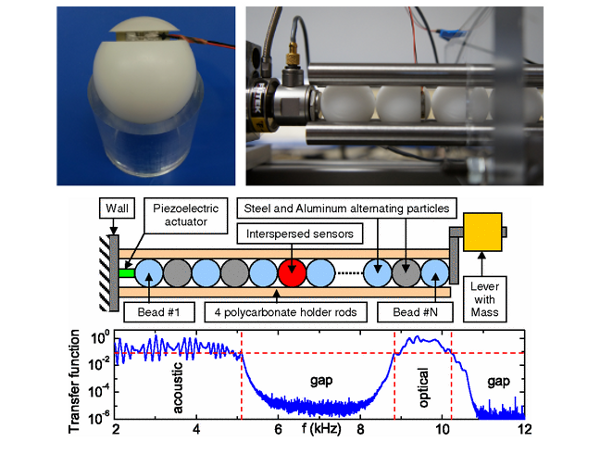

Propagation d’ondes dans un cristal phononique

Propagation d’ondes dans un cristal phononique constitué d’un alignement de particules centimétriques interagissant via le potentiel non-linéaire de Hertz; une particule instrumentée permet de mettre en évidence les bandes interdites d’un tel réseau (PRL 2005, PRL 2010).



Les milieux granulaires ont également pour avantage (iii) d’exhiber des symétries cristallines lorsque les particules sont identiques ou au contraire (iv) du désordre lorsque les grains sont polydisperses. Enfin, ils sont connus (v) pour être très dissipatifs, en mobilisant notamment des effets frictionnels puissants.

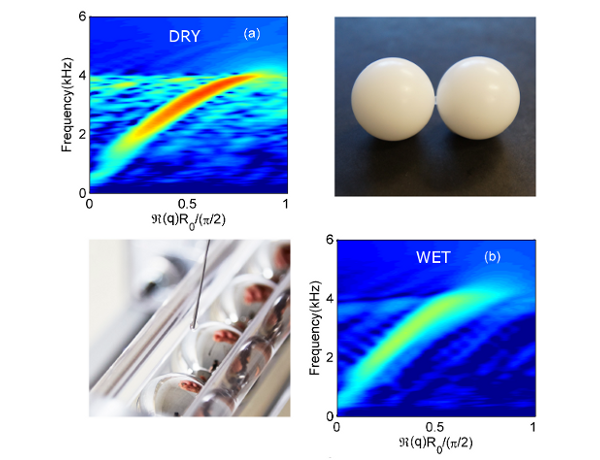

Propagation d’ondes dans un milieu granulaire mouillé

Propagation d’ondes dans un milieu granulaire mouillé par ajout d’une faible quantité de fluide interstitiel visqueux ; une mesure de la relation de dispersion montre que le fluide induit une interaction elasto-hydrodynamique qui se traduit par un raidissement des contacts, une augmentation de la vitesse de propagation et une dissipation accrue (Thèse 2016 Kamil Chrzaszcz)

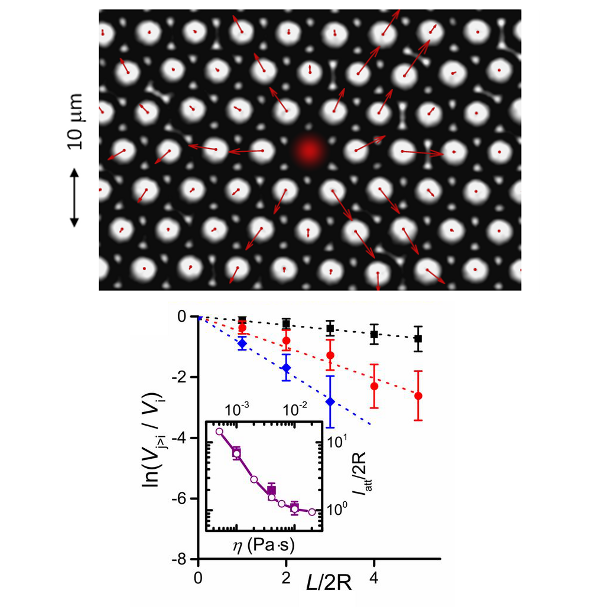

Observation directe de la propagation d’une impulsion dans une suspension colloïdale

Observation directe de la propagation d’une impulsion dans une suspension colloïdale ; mise en évidence du rôle de l’élasticité des particules, de la viscosité du fluide et du désordre topologique sur la longueur d’atténuation et les propriétés de transport (PNAS 2017).



Les recherches menées au laboratoire, essentiellement expérimentales, portent à plusieurs échelles (centimétrique, millimétrique et micrométrique), depuis la dynamique du contact (sec ou mouillé), en passant par des structures modèles (des cristaux phononiques constitués d’alignements périodiques de sphères), jusqu’aux empilements désordonnés de grains vibrés (dissipateur granulaires).

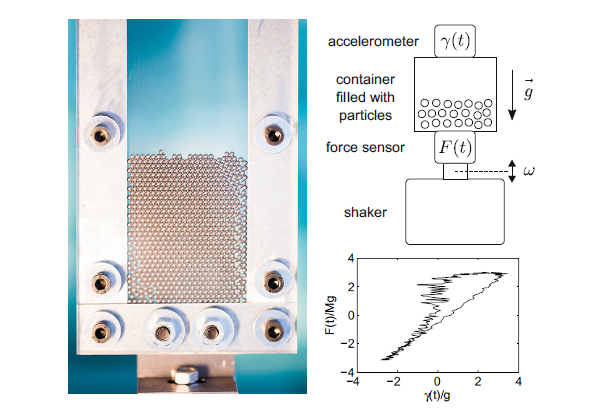

Mesure du facteur de perte et de la masse effective d’un dissipateur granulaire

Mesure du facteur de perte et de la masse effective d’un dissipateur granulaire ; le facteur de perte de ce système est proportionnel à la masse des grains vibrés, dont la masse apparente décroit jusqu’à disparaitre avec l’amplitude d’accélération (Thèse 2016 Marwa Masmoudi, Gran. Matt. 2016).





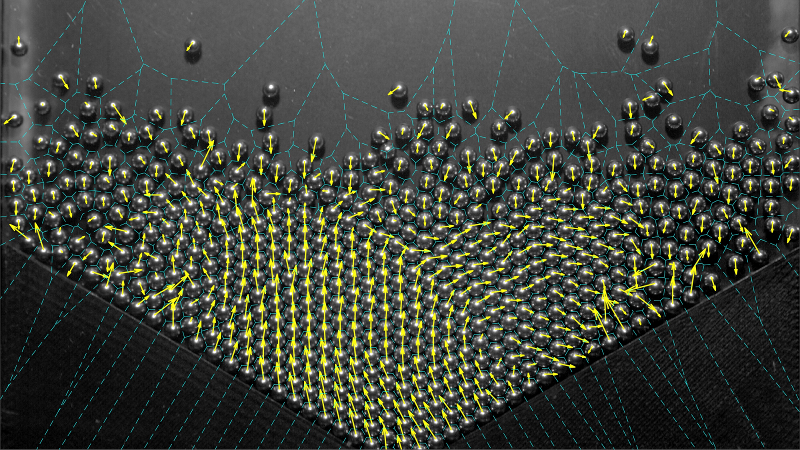

Transitions de phase dans les milieux granulaires vibrés. Soutenance de Rene Zuniga, le 25/02/2021



La dissipation acoustique et les métamatériaux

L’absorption et l’atténuation acoustique représentent un enjeux important pour de nombreuses applications dans le domaine du bâtiment, du transport ou des systèmes de ventilation. Ces aspects pratiques sont liés à la propagation acoustique dans les fluides thermo-visqueux et à la prise en compte d’une structuration sub-longueur d’onde.

Ces mécanismes sont à la base des modèles de matériaux poreux, poroélastiques et de métamatériaux où la compétition entre résonances et dissipation est cruciale pour leur fonctionnement (ANR METAUDIBLE 2013-2017).

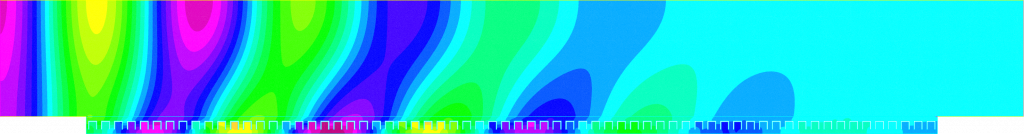

Atténuation dans un guide d’onde traité par un métaporeux. Onde guidée, métamatériaux, homogénéisation.

Atténuation dans un guide d’onde traité par un métaporeux. Onde guidée, métamatériaux, homogénéisation.



La prise en compte des pertes reste un défi pour la simulation et permet d’explorer des phénomènes ondulatoires inhabituels tel que les points exceptionnels (Collaboration UTC).

L’équipe développe aussi bien des méthodes de simulation, tel que le projet EasterEig, que des nouveaux matériaux ou encore les moyens expérimentaux associés..

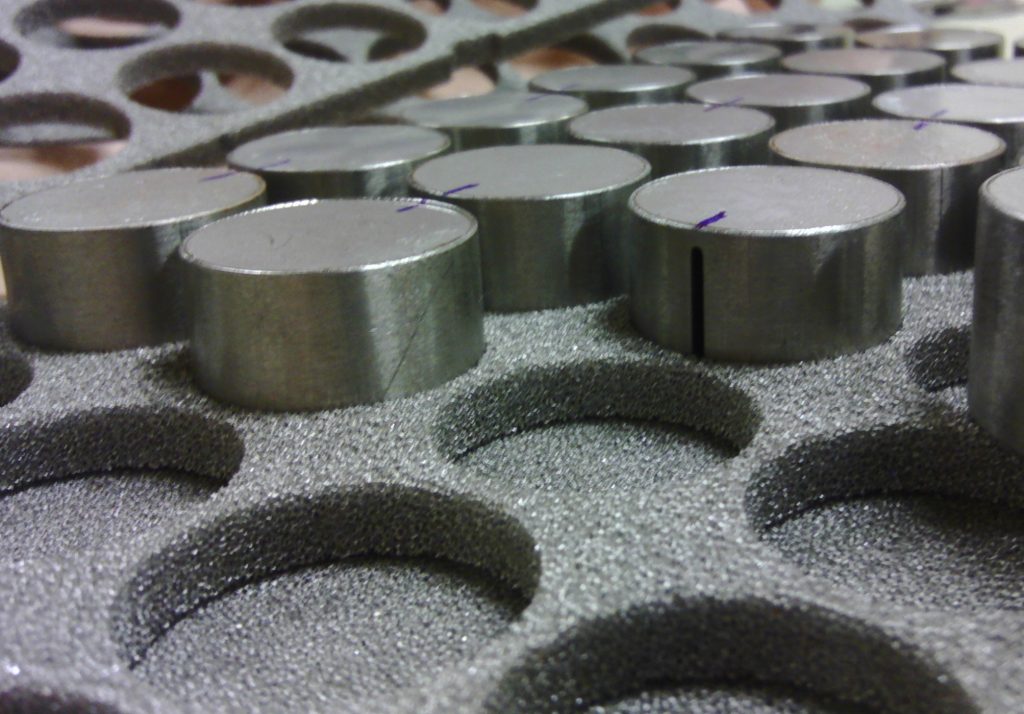

Métamatériaux pour l’atténuation en conduit (collaboration LAUM Xiong, Aurégan, Bi https://dx.doi.org/10.1121/1.5007851)



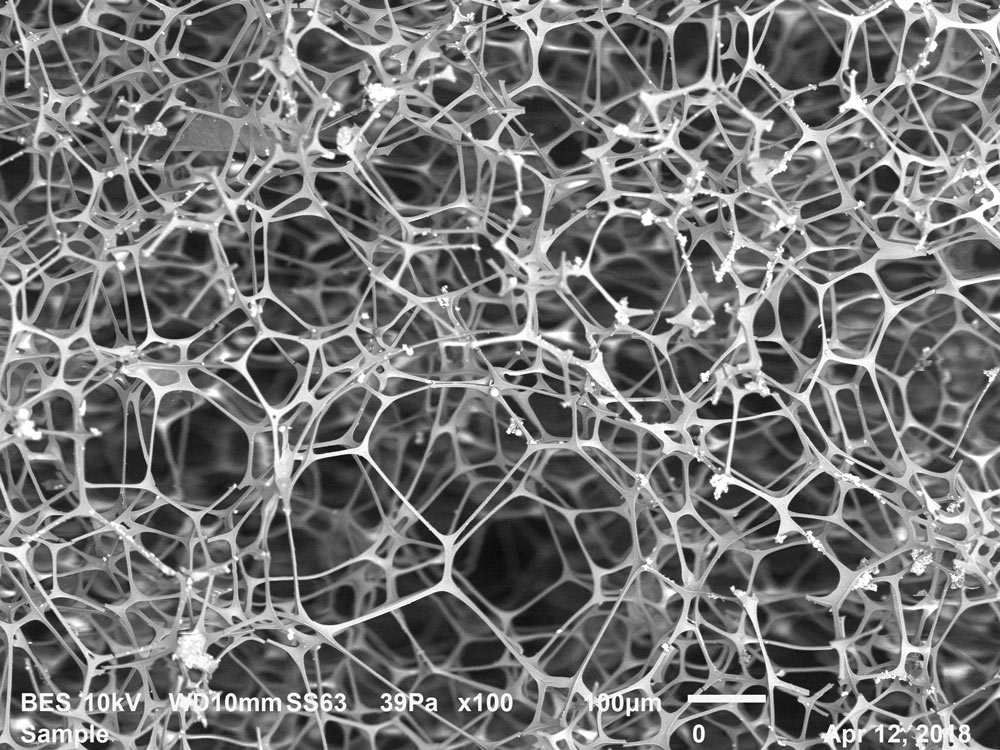

Microstructure d’une mousse polymère (micrographie MEB ISAE‑Supméca)



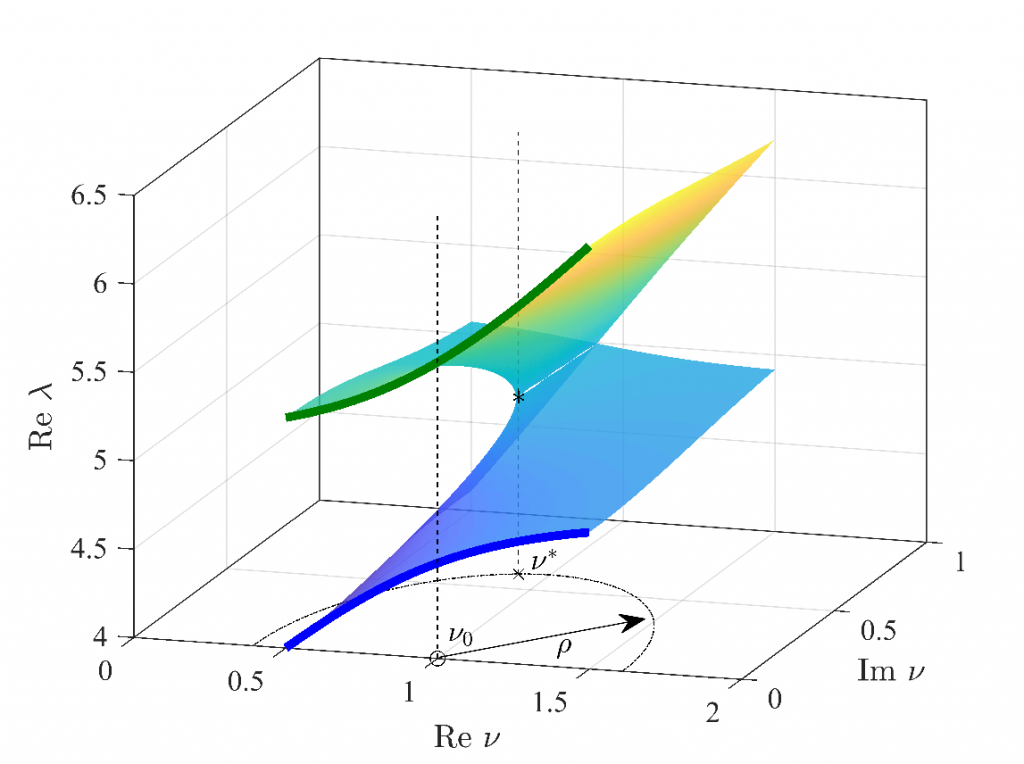

Surface de Riemann illustrant un point exceptionnel (fusion de 2 valeurs propres)

Surface de Riemann illustrant un point exceptionnel (fusion de 2 valeurs propres)



L'amortissement et la dissipation d’énergie dans les assemblages

Lors de la phase de conception des structures, la prédiction du comportement dynamique de celle-ci est souvent entachée d’erreurs dues à une mauvaise évaluation de l’amortissement global de la structure. Ce niveau vibratoire est fortement dépendant de l’amortissement induit par les assemblages des sous-structures entre elles. Cet amortissement est consécutif à une perte d’énergie par frottement dû à des glissements partiels dans les interfaces de liaison. L’objet de ces travaux est de se focaliser sur cette énergie dissipée par frottement apparaissant lors des vibrations de la structure et influençant son comportement dynamique.

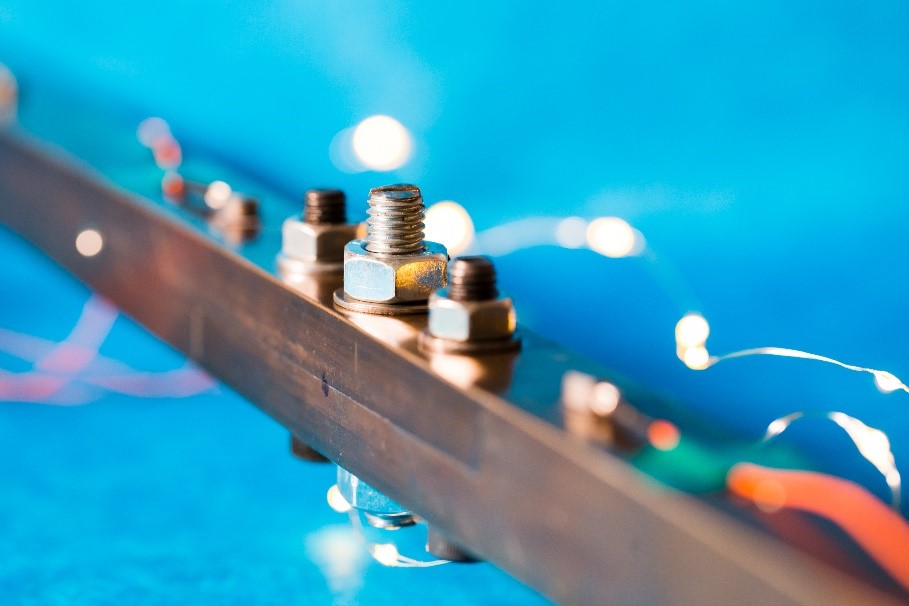

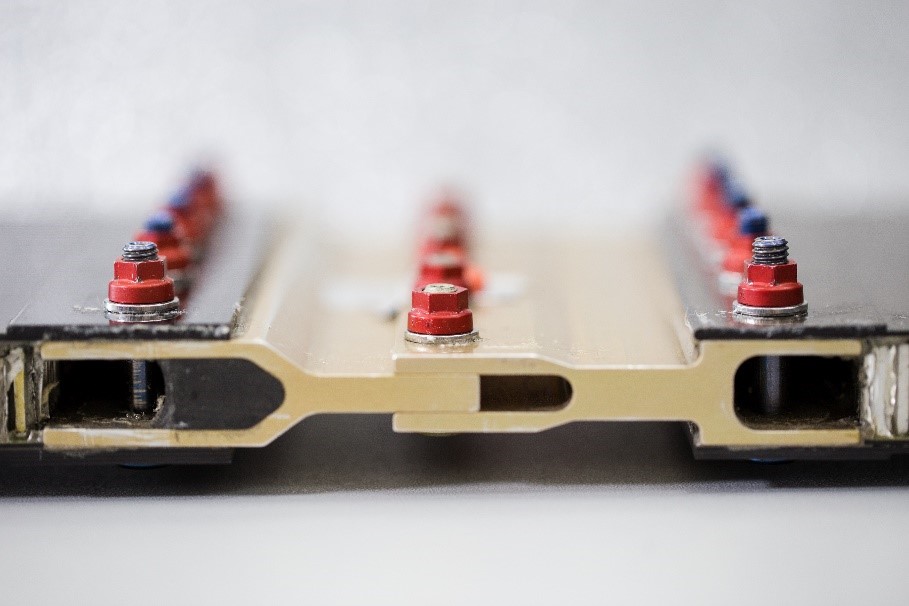

photo illustrant un essai d'Amortissement et dissipation d'énergie dans les assemblages

Les travaux menés visent :

  • à quantifier expérimentalement cet amortissement,
  • à évaluer numériquement cet amortissement à différentes échelles (contact micro géométrique, liaison, structure).

De plus des travaux récents visent à concevoir et à prototyper des technologies de liaisons amortissantes pour des assemblages métalliques. La justification de ces travaux repose sur le fait que les structures modernes doivent combiner fiabilité, durée de vie, confort, légèreté, faible coût, vitesse et consommation d’énergie réduite. Pris séparément, ces paramètres, bien que de nature différente, sont tous améliorés lorsque l’amortissement dans la structure augmente. La réduction des vibrations résulte toujours d’un compromis entre ces différents paramètres et l’ajout d’amortissement ne saurait les améliorer tous à la fois. Ces travaux visent à maximiser l’apport d’amortissement dans les liaisons mécaniques et plus généralement ces recherches contribuent à l’amélioration des performances des structures.

Photo illustrant un essai Amortissement et dissipation d’énergie dans les assemblages

Les recherches conduites sont réalisées avec le soutien d’organismes et d’industriels dans le cadre de programmes de recherche (R&T CNES, FUI (MAIAS, CLIMA), IRT SystemX, EDF, ASTECH, JPB SYSTEM, AIRBUS, SOPEMEA, AVNIR, SDTOOLS, FCBA.

La mesure de champs vibratoires par cameras rapides

Mesure de champs vibratoires par cameras rapides

L’analyse vibratoire des systèmes mécaniques et des structures revêt une importance capitale pour la détermination de leur comportement en conditions d’exploitation ou suite à des évènements exceptionnels. Par conséquent, l’étude expérimentale des vibrations d’un système (mécanique, aéronautique, civil) est désormais une étape indispensable dans le processus de conception et de monitorage. A cet effet, en complément des outils de mesure traditionnels tels que accéléromètres piézoélectriques, capteurs de déplacement lasers et vibromètres lasers, les caméras rapides se présentent comme une solution d’avenir, étant capables de filmer sans contact des grandes scènes à cadences très élevées, voire de l’ordre de milliers d’images par seconde.

Les mesures par caméras rapide permettent donc de définir des champs vibratoires sur la structure, aussi bien en régime transitoire qu’en régime stationnaire, tandis que l’utilisation de plusieurs caméras entourant la structure permet de mesurer son comportement en 3D, ainsi que de détecter les oscillations d’éléments difficiles à atteindre avec les instruments classique de mesure. C’est le cas par exemple des bords de l’interface de contact dans une liaison, ou de la surface libre d’un fluide dans un conteneur rigide en mouvement.





Nos études se concentrent donc sur l’exploitation de cette nouvelle technologie, avec une attention particulière aux points suivants :

  • traitement des images (binarisation, optimisation des codes, reduction du temps de calcul) ;
  • détection des points d’intérêt (points, bords, surfaces, fluides) ;
  • tracking des mires ;
  • filtrage et assimilation des données ;
  • analyse modale opérationnelle par vision 3D multi-points de vue ;
  • reconstruction du comportement de la structure 3D à partir des modeles et des mesures ;
  • analyse vibratoire en temps réel.

Plus précisément, grâce aux algorithmes de traitement d’image développés, des points d’intérêt (features) peuvent être détectés, et leur mouvement suivi tout au long de l’essai dynamique. Les techniques de filtrage des signaux et d’assimilation des données fournissent donc les informations nécessaires à effectuer l’analyse modale expérimentale et l’identification des propriétés dynamiques du système. Nos recherches visent en outre au développement de méthodes d’analyse en temps réel du comportement vibratoire, tout en s’appuyant sur la complémentarité entre mesures expérimentales et modèles numériques.

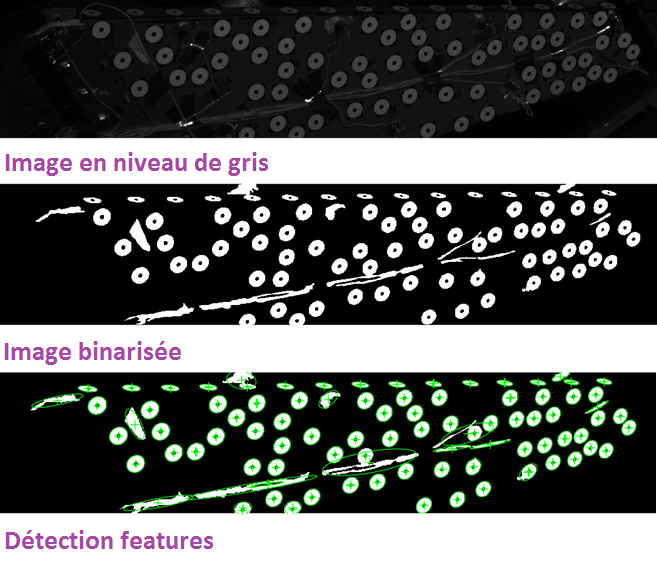

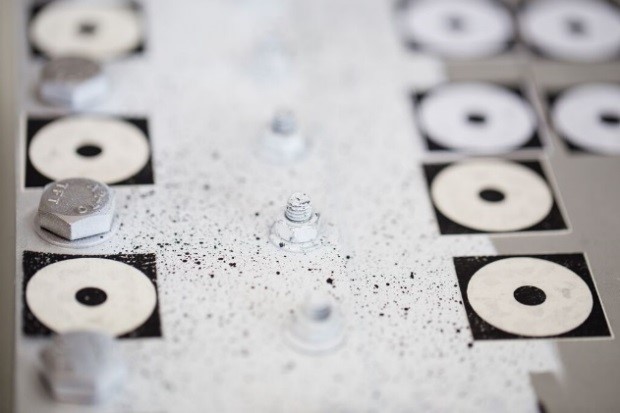

Trois type d'images de mesure de champs vibratoires par cameras rapides

Les campagnes de mesure expérimentales sont conduites au sein du laboratoire d’essais de l’équipe VAST, ainsi que dans le cadre de projets de recherche (FUI CLIMA, EUGENE) et des collaborations avec établissements académiques et industriels (Université de Liège, SOPEMEA).



La mesure de champs par caméra en quelques minutes…

Les méthodes d’assimilations de données appliquées à la dynamique des structures

Parallèlement aux développements des méthodes de mesures de champs appliquées à la dynamique des structures, l’équipe VAST conduit des recherches sur les méthodes d’assimilation de données visant à alimenter en temps réel le lien entre un système dynamique et son jumeau numérique.

Les méthodes développées sont basées sur des approches stochastique Bayésiennes (Filtres de Kalman) et sont construites avec des systèmes d’états issus de la dynamique des structures et des solides.

Les études conduites en assimilation de données sont alimentées par des technologies de capteurs très variées alliant des caméras rapides, des accéléromètres, des capteurs de forces… et visent à enrichir la qualité des modèles et la capitalisation des vécus de simulations et de mesures.

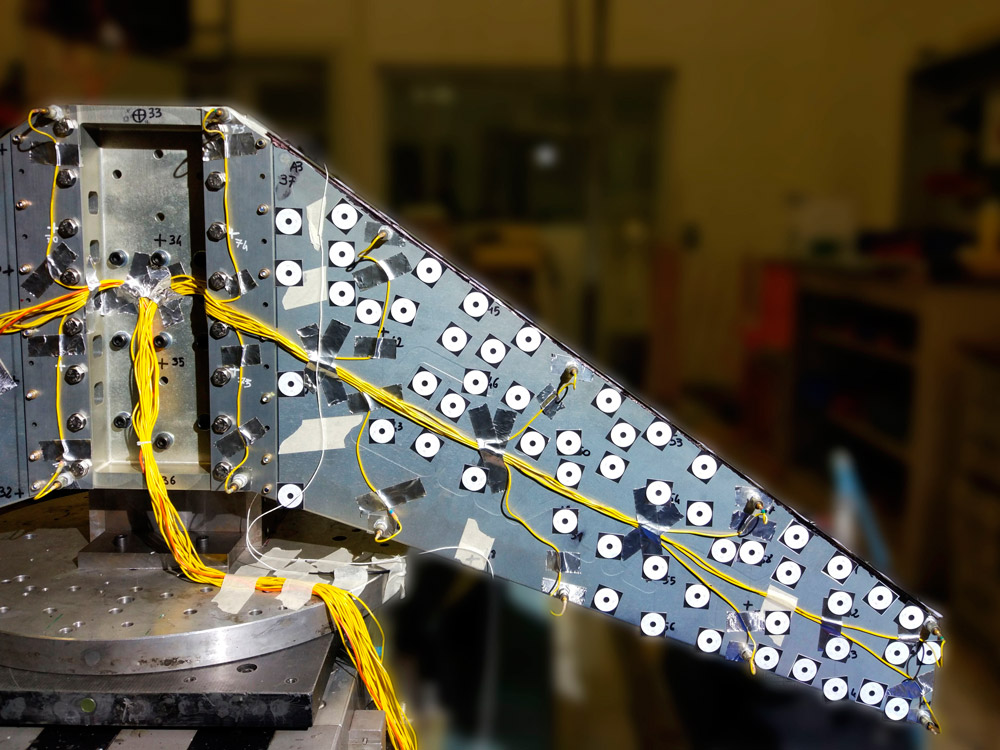

Aile d'avion recouverte de capteurs

Ces techniques sont développées dans différents domaines d’application (dynamique des structures, dynamique multicorps, analyse des modes de défaillance dynamique d’une chaine de production) avec différents partenaires industriels de l’aéronautique, de l’automobile et de la cosmétique (AIRBUS, SOPEMEA PSA, PUIG, PKB, VISIOLASER)



Le jumeau numérique en quelques minutes…

Les modèles réduits en dynamique des structures

L’analyse du comportement dynamique des structures, que ce soit dans le cadre de l’étude de leurs vibrations linéaires ou non, des problèmes couplés multiphysiques ou vibro-acoustiques, des problèmes de réponses transitoires et de dynamique rapide, conduisent à l’élaboration de modèles nécessitant des ressources numériques extrêmes. De tels modèles sont souvent difficiles à exploiter ou s’avèrent inadaptés lorsqu’il s’agit d’utiliser de telles analyses dans des procédés itératifs d’optimisation, lorsqu’il s’agit d’explorer en pré-conception de nombreuses configurations d’un même système et ceci pour des gammes de fréquences variées et/ou étendues, lorsqu’il s’agit de concevoir des systèmes de diagnostic temps réel ou encore de les implémenter sur des systèmes mécatroniques embarqués.

Le recours à la réduction de modèle est un des moyens que le thème VAST développe et met en œuvre depuis une vingtaine d’années pour parvenir à traiter ces problèmes. Ces modèles lui permettent de disposer d’outils de simulation efficaces et robustes parfaitement adaptés au type de simulation envisagée et aux ressources numériques disponibles. Les techniques de réduction de modèles classiquement utilisées en dynamique des structures, basées sur l’exploitation de bases modales, sur l’analyse modale expérimentale, sont étendues aux problèmes non-linéaires et aux problèmes multi-physiques. L’effort actuel consiste à compléter ces approches par des modélisations de type meshless. Des modèles continus d’éléments structuraux en matériaux orthotropes sont développés en ce moment dans un cadre Dynamic Stiffness Method et exploités par exemple pour la conception de structures intelligentes.

Des partenariats industriels réguliers permettent de valoriser ces approches pour développer des outils opérationnels répondant au plus près aux exigences des concepteurs. (Renault, Thales… )

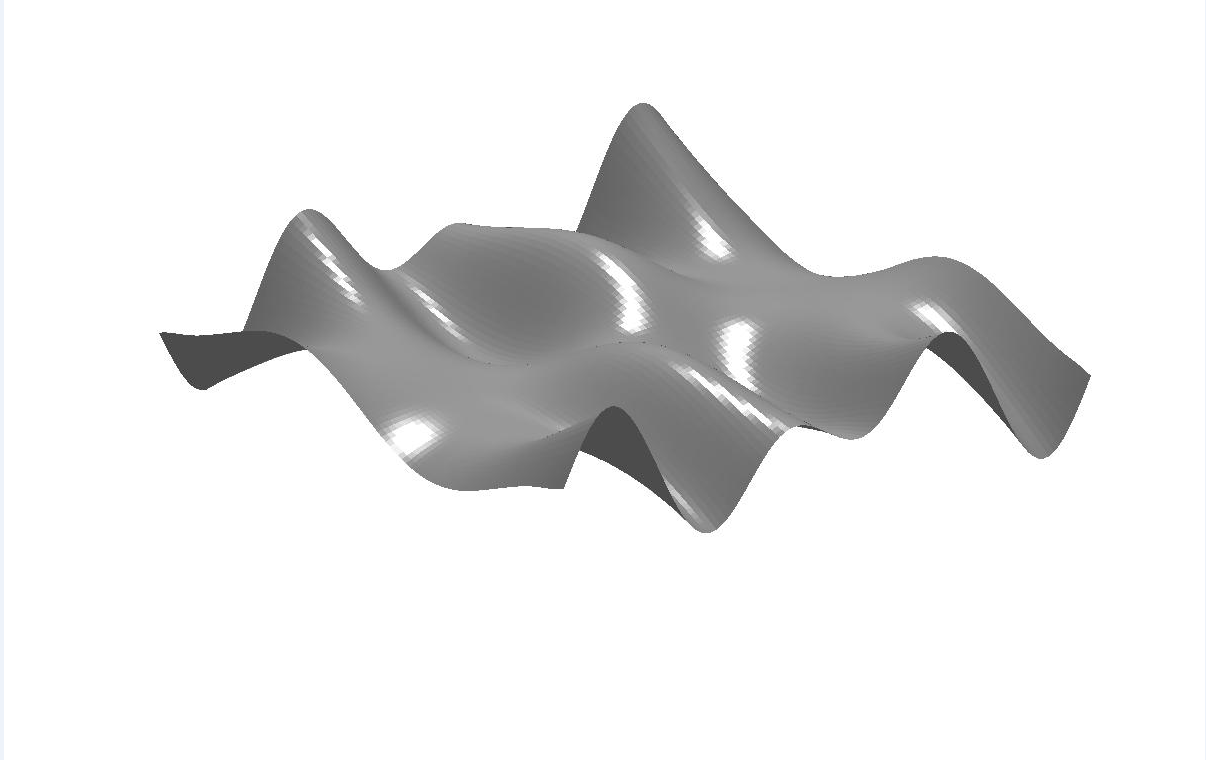

Modèle continu de type Meshless

Modèle continu de type Meshless
